Caractérisation des hauteurs par la courbe de probabilité de matière
Norme ISO 13565-3

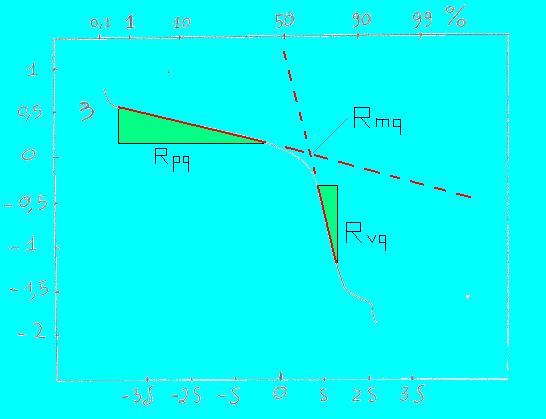

Définition des paramètres :
 | Rpq |
| Rvq |
| Rmq |
Pente de la régression linéaire (droite moyenne calculée avec tous les points de la zone plateau) effectuée sur la région en plateau.
Ce paramètre (exprimé en mm) fournit des renseignements sur le procédé qui a permis de réaliser le plateau.
Pente de la régression linéaire sur la région en creux.
Ce paramètre (exprimé en mm) fournit des renseignements sur le procédé qui a permis de réaliser les creux.
Taux de portée au niveau de l’intersection entre plateau et creux.
Ce paramètre est exprimé en %, et correspond à l’abscisse de l’intersection des 2 droites engendrées par le plateau et les creux. Il nous renseigne sur la profondeur à laquelle l’état de surface fin (plateau) coupe l’état de surface grossier (creux).
Quelles précautions faut il prendre pour le calcul des paramètres ?
Afin d’assurer une détermination plus sûre des régions linéaires de la courbe de probabilité de matière, il convient d’éliminer l’influence des pics et des creux situés statistiquement isolés.

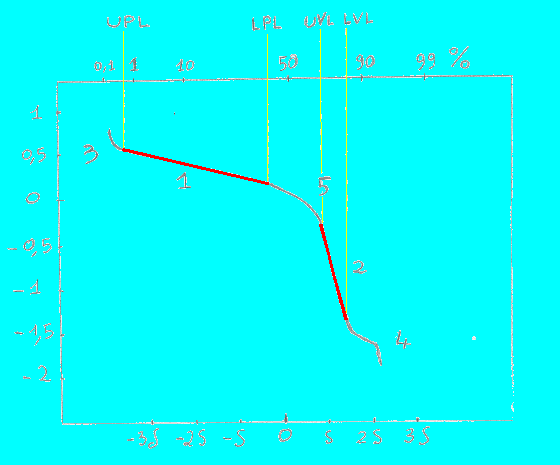

Les deux portions de droite doivent être contenues entre 2 valeurs limites, qui vont limiter l’influence des effets non linéaires afin d’assurer une plus grande stabilité des paramètres.
La portion de droite du plateau est calculée en prenant les points compris entre UPL et LPL.
La portion de droite des creux est calculée en prenant les points compris entre UVL et LVL.
Remarque : La norme ISO 13565-3 donne en annexe les procédures pour le calcul de ces limites.
